新手必看!不銹鋼入門(mén)常識，有用，你懂！

信息來(lái)源：暖通南社

不銹鋼定義

不銹鋼是一種能夠抵抗腐蝕的高合金鋼.具有美觀(guān)的表面,不必經(jīng)過(guò)鍍色或油漆等表面處理,所以很多機械廠(chǎng)為表明自己的是不銹鋼，往往是不作任何油漆處理的，而黑材(所謂黑材就是一般鋼鐵的稱(chēng)呼)是必須進(jìn)行防銹處理的。

不銹鋼的簡(jiǎn)易分類(lèi)

不銹鋼可以粗淺的分為200系列，300系列和400系列三大類(lèi)，其中300系列是最常用的，200系列和400系列一定程上是300系列的替代品，而嚴格來(lái)講400系列不叫不銹鋼，叫不銹鐵，因為里面不含鎳元素，所以用磁鐵可以吸引住。而200系列和300系列是有鎳的，所以是沒(méi)有磁性的，吸鐵吸不住。

304是300系列中最常見(jiàn)的品種，所以一般從304的價(jià)格變化可以判斷出整個(gè)不銹鋼的價(jià)格走勢。200系列含鎳少，400系列不含鎳，300系列含鎳最多，所以受鎳價(jià)影響最大的是300系列。

300系列可以簡(jiǎn)分為304、304L、316、316L、321、309S、310S等等，區分的依據是各種金屬元素的含量不同，含量不同的不銹鋼的特性也不相同，304和304L的區別在于碳（C）含量的不同，帶L的是表示含碳低，也叫低碳，316和316L的區別也是一樣。

不銹鋼的形態(tài)分類(lèi)

不銹鋼可分為卷板、板材、型材、鋼管和零部件五大類(lèi)，最重要的是卷和板。型材就是由板做成的各種不同型狀的材料，有角鋼、扁鋼、工字鋼、槽鋼。鋼管主要是指無(wú)縫鋼管，和無(wú)縫鋼管相對的就是焊管，區別在于是否一次成型。零部件主要是指彎頭和法蘭和其他小東西。

卷材和板材實(shí)際上一樣的，出廠(chǎng)形式不一樣而已，卷材就是一卷一卷的，板材是一張一張的，如果出廠(chǎng)就是板材，也叫原裝板，一般是厚板，因為很厚的話(huà)，是無(wú)法成卷的，一般16毫米以上就不能成卷了。

有卷的，有板的，很多時(shí)候是板，卷和板的價(jià)格也是不一樣的，如果是采購卷，就是按實(shí)際稱(chēng)重計算的，所以?xún)r(jià)格高，板是按照理論計算的，價(jià)格就低，原因是有下差，如10mm厚的實(shí)際可能是9.6mm，這中間就會(huì )有價(jià)差。

不銹鋼板根據軋機(軋機是軋制板的機器名)軋制工藝的不同，分成熱軋和冷軋，熱軋通常標為NO.1冷軋標為2B或者BA(BA比2B的表面好、要亮，接近鏡子，最好的就是鏡面，鏡面沒(méi)有現貨，都需要加工)，比如304很多時(shí)候是采購板，那就意味著(zhù)卷必須通過(guò)機器開(kāi)平成板的形式，這種機器就是開(kāi)平機。通過(guò)開(kāi)平機開(kāi)平可以開(kāi)成不同的長(cháng)度，如果不是常規長(cháng)度就叫定開(kāi)，意思就是定開(kāi)尺寸，因為客戶(hù)根據實(shí)際需要，常常會(huì )提出不同的長(cháng)度要求，這個(gè)時(shí)候卷就顯得重要了，常規的板就不能滿(mǎn)足要求了。

國產(chǎn)冷軋一般在3毫米以下，熱軋一般在3毫米以上，3毫米厚度的既有熱軋，也有冷軋，但是進(jìn)口的冷軋板厚度可以達到4毫米以下甚至6毫米以下。熱軋3毫米到12毫米的板叫中板，12毫米以上的叫厚板，可以厚到120毫米以上，并稱(chēng)熱軋中厚板，而冷軋就是冷軋薄板了。

不銹鋼板理論重量的簡(jiǎn)易計算方法

板重=比重×厚度(mm)×寬度(m)×長(cháng)度(m)(mm是毫米的單位，m是米的單位)

在工程機械領(lǐng)域由于講究精度尺寸，世界上都采用毫米為單位1000毫米=1米，1毫米=100絲。

按這個(gè)公式得出的重量是公斤(KG)，要精確到小數點(diǎn)后兩位，因為不銹鋼價(jià)格貴，交易量大，小數點(diǎn)后的數字也就很重要了，因此錢(qián)款也要精確到小數點(diǎn)后兩位。

不銹鋼的比重(KG)

不同的不銹鋼有不同的比重：

• *400系列比重為7.75，如409L、420、430、436、444等。
• *300系列比重稍復雜些，有7.93、7.98、8.03這幾種。
  •      *比重7.93的有：304、321、304J1、301等。
  •      *比重7.98的有：316L、309S、310S等。
  •      *比較特殊的是32168這種牌號的材料比重是8.03，由太鋼起草的GB24511標準中規定，壓力容器專(zhuān)用標準。
• *200系列比重也是7.93，常用的有201、202這兩種。
• *雙相鋼的比重一般是8.0，常用的有2205/S31803，2507/S32750等。

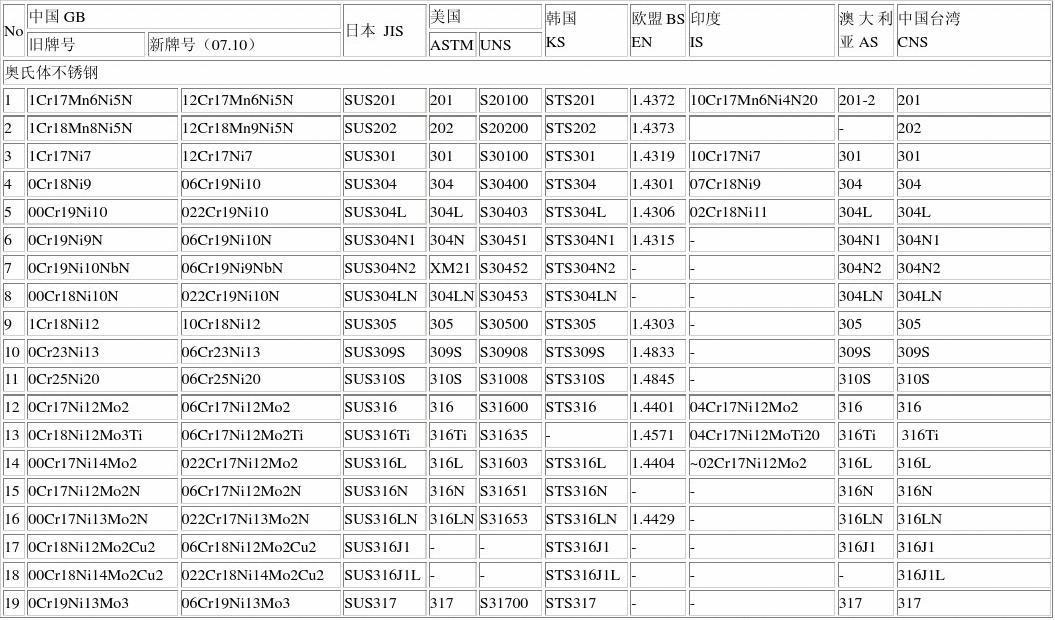

用鋼號對照表

國標稱(chēng)呼中的元素含量一般是指含量的中間值，為理論值，可大可小。

什么叫公差

這是一個(gè)很重要的名詞，公差就是公認允許的長(cháng)度或厚度偏差.因為在板材的生產(chǎn)過(guò)程里，出于各種原因很難。出來(lái)的實(shí)際厚度往往是達不到理論的厚度，比如6毫米的板，只有5.6毫米，這就是公差，在國內公差往往就是負公差，當然也有正公差，但是很少。在買(mǎi)賣(mài)板時(shí)，通常是按理論厚度來(lái)計算，這也是為什么理論價(jià)比稱(chēng)重價(jià)低的原因，公差還有大小之分，價(jià)格也不一樣，大公差的價(jià)格便宜.舉例說(shuō)明，6毫米的，如果是5.5以下就是大公差了。

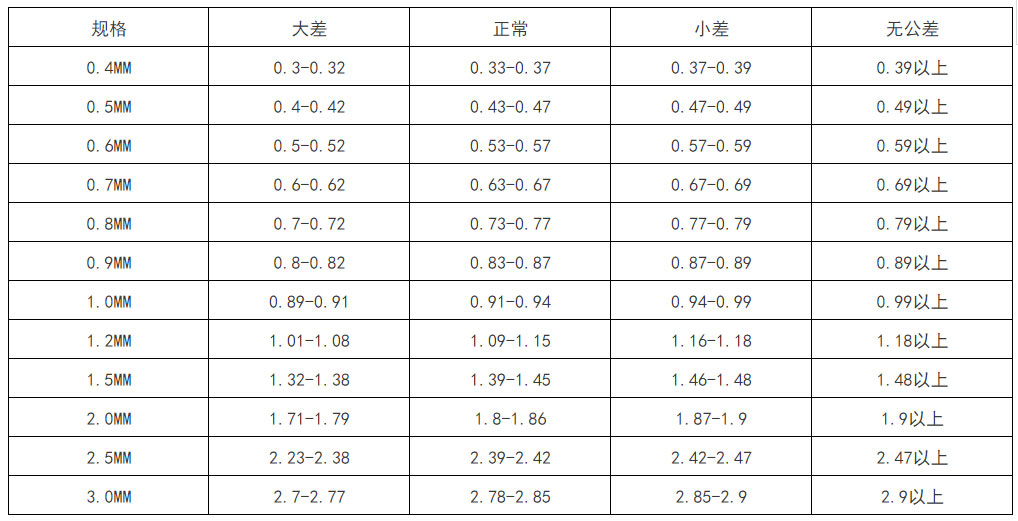

1、304/2B公差范圍見(jiàn)下表（僅供參考）

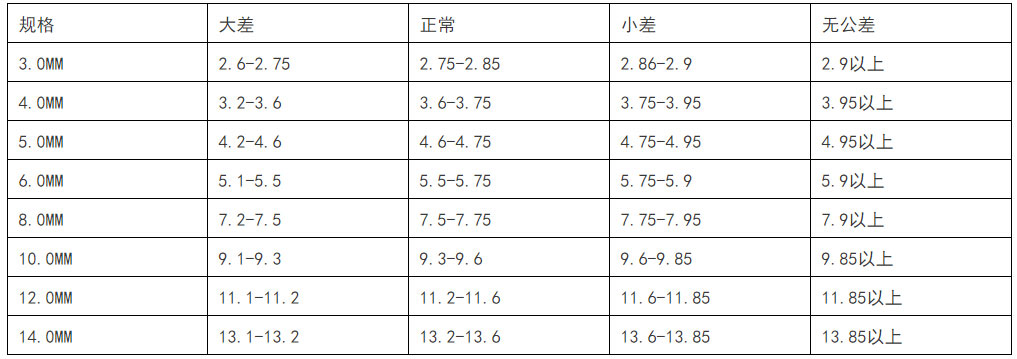

2、熱軋板公差范圍表見(jiàn)下表（僅供參考）

主要不銹鋼種類(lèi)的特性和用途

304：作為一種用途廣泛的鋼材，具有良好的耐蝕性，耐熱性，低溫強度和機械性，沖壓，彎曲等熱加工性好，無(wú)熱處理硬化現象，無(wú)磁性，使用溫度零下193度到正800度。 用途:餐具，廚具，熱水器，鍋爐，汽車(chē)配件，醫療器械，食品機械，儲存酒具，壓力容器（化工機械，化工裝備）。

304L：作為低碳的304鋼，在一般狀態(tài)下，耐蝕性和304差不多，但在焊接后和消除應力后，它抗間晶腐蝕性好，在未進(jìn)行熱處理的情況下，也能保持良好的耐蝕性，一般在400度下使用， 用途：石化產(chǎn)業(yè)，建材。

321：在304鋼中添加Ti元素，來(lái)防止間晶腐蝕，適用于正430到900度以下，無(wú)磁性； 用途：汽車(chē)排氣，熱交換器，集裝箱等焊接后不進(jìn)行熱處理的產(chǎn)品，由于加入Ti元素，就不合適制作食品加工設備。

316L：低碳，添加MO元素，所以他的耐蝕性和耐大氣腐蝕性和高溫強度性能特別好，可以在苛刻條件下使用，適合在900度以下使用，無(wú)磁性。 用途：海水里使用的設備，化工，染料，造紙，醋酸，肥料等生產(chǎn)設備，食品工業(yè)和沿海地區設施，對抗間晶腐蝕有特別要求的產(chǎn)品。

309S/310S：這兩種材質(zhì)，鎳和鉻的含量比較高，同時(shí)增加Si的含量，使其具有耐高溫和耐蝕性，其中309S可以承受980以下反復加熱，310S使用溫度達到1200度，連續使用溫度可在1150度，無(wú)磁性。 用途：適用高溫電爐設備，干燥設備等關(guān)鍵部位，爐用材料，航空，石化，電力等。

200系列：類(lèi)似于304價(jià)格便宜經(jīng)濟性。 用途:食品加工器皿，廚房設備，食品加工設備，過(guò)濾器，牛奶罐，耐用消費品，洗衣機配件，熱水器，鋼制家具，建筑裝潢，裝飾。耐疲勞方面，201硬度較大，韌性不如304,還是304的耐疲勞度好些。
